电缆桥架的设计与安装标准

发布日期：2016-12-31 作者：点击：

电缆桥架作为布线工程的一个配套项目，因为目前尚无专门的规范指导，各生产厂家的规格型号又缺乏通用性，所以为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。

1) 确定方向：根据建筑平面布置图，结合空调管线和电器管线等设置情况，方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由，在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如需利用综合管廊架设时，则应在管道一侧活上方平行架设，并考虑引下线盒分支线尽量避免交叉，如无其他管架借用，则需自设立（支）柱。

2) 荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

3) 确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。

4) 确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应，此外，根据桥架结构选择相应的改版。

5) 汇出电缆桥架平、剖面图，局部部位还应汇出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱点电缆各直一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

4、电缆桥架的安装要求

1) 槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

2) 电缆桥架与用电设备交越时，其间的净距不小于0.5mm

3) 两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m

4) 在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴测图，则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点：注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。

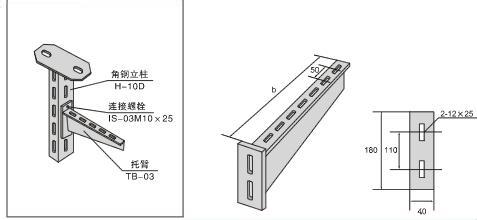

5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高、可同意在平面上列表说明，也可分段标出用不同的剖面图
