金属电缆桥架详细科普知识

发布日期:2018-03-14 作者: 点击:

一、介绍

桥架是由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统。

建筑物内桥架可以独立架设也可以附设在各种建()筑物和管廊支架,具有结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。

二、规格

金属桥架一般规格尺寸是根据施工现场而定的,最常用的规格如下:

200*100    200*150

300*100    300*150    300*200

400*100    400*150    400*200

500*100    500*150    500*200

600*100    600*150    600*200

800*100    800*150    800*200

1000*200  1000*250  1200*250

厚度有以下几种:0.81.01.21.51.82.02.5

 三、分类

分为槽式、托盘式和梯式、网格式等结构,以及支架、托臂和安装等附件。

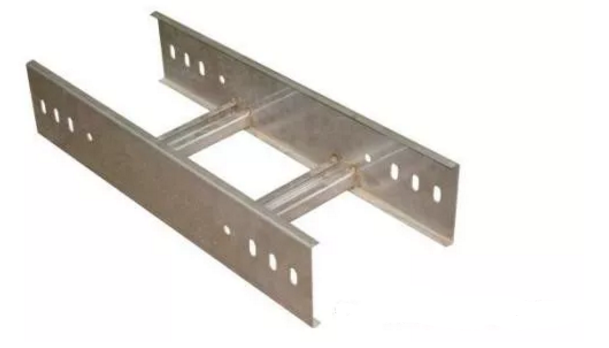

3.1、梯式电缆桥架

梯式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。一般竖向均采用梯式,方便电缆的绑扎固定。

贵州电缆桥架


3.2、托盘式式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装,也适合于控制电缆的敷设。

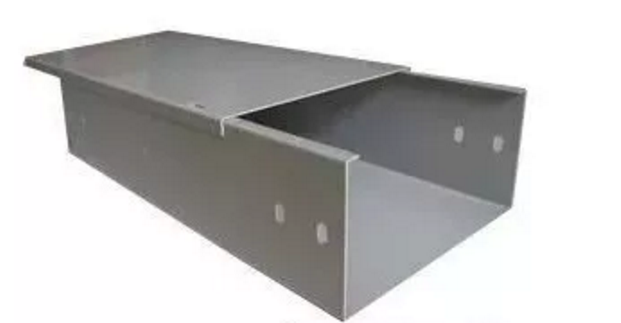

3.3、槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式、托盘式、槽式电缆桥架各自优缺点:梯式桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。

贵州电缆桥架厂家

3.4、大跨距电缆桥架

大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。



3.5、网格式电缆桥架适用于电力、通讯电缆布线,是作为传统桥架的延伸。

3.6、桥架附件

桥架附件一般分为弯通、三通、四通以及变径(俗称大小头)四类,细分还可分为水平和垂直上(下)式。另外还有终端封头等。各附件所用部位参看下图示例。

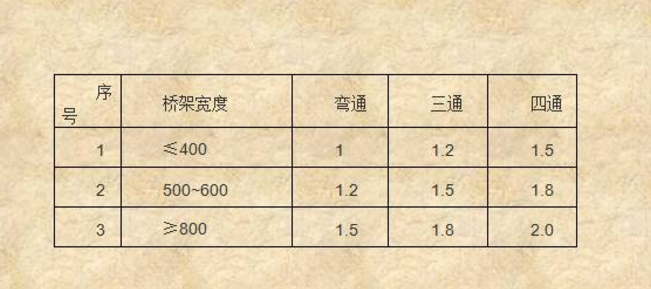

桥架常用附件在计量时每个折算成相同规格的桥架长度可参考下表(单位:米):

贵州电缆桥架

4.1、在工程设计中,桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较,以确定最佳方案,还要充分满足施工安装、维护检修及电缆敷设的要求。四、桥架的选择

4.2、桥架水平敷设时距地面的高度一般不低于于2.5m,垂直敷设时距地面1.8m以下部分应加金属盖板保护,但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或上人屋面且低于25m,应采取保护接地措施。

4.3、桥架、线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造.或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所,宜选用铝合金电缆桥架。桥架在有防火要求的区段内,可在电缆梯架,托盘内添加具有耐火或难燃性能的板,网等材料构成封闭或半封闭式结构,并采取必要的防火封堵。

4.4、需要屏蔽电磁干扰的电缆线路或有防护外部影向如户外日照、油、腐蚀性液体、易燃粉尘等环境要求时,应选用无孔托盘式电缆桥架。

4.5、在容易积聚粉尘的场所,电缆桥架应选用盖板;在公共通道或室外跨越道路段底层桥架上宜加垫板或使用无孔托盘。

4.6、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内:

4.6.11kV以上和1kV及以下的电缆:

4.6.2、同一路径向一级负荷供电的双回路电缆;

4.6.3、应急照明和其他照明的电缆:

4.6.4、电力,控制和电信电缆。

若不同等级的电缆实在需要敷设在同一电缆桥架时,中间应增加隔板隔离。

4.7、当钢制直线段长度超过30m,铝合金电缆桥架超过15m时,或当电缆桥架经过建筑伸缩(沉降)缝时应留有0~30mm补偿余量.其连接宜采用伸缩连接板。

4.8、电缆梯架、托盘宽度和高度的选择应符合填充率的要求。电缆在梯架、托盘内的填充率一般情况下,动力电缆可取40%-50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。

五、安装要求

电缆桥架安装时应注意以下几点:

5.1、外观检查

电缆桥架进人施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌的电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。

5.2、电缆桥架的安装位置

桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离,电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。

5.3、支吊架的安装

贵州电缆桥架的支吊架质量应符合现行的有关技术标准。电缆桥架水平敷设时,支撑跨距一般为1.5~3m,垂直敷设时,固定间距不宜大于2,两相邻桥架托臂之间水平高度差不应大于10m,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm

5.4、其它要求

5.4.1、电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1100

5.4.2、电缆桥架与用电设备交越时,其间的净距不小于0.5m

5.4.3、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m
