如何规范电缆桥架安装

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

如何规范电缆桥架安装

发布日期:2019-08-06 作者: 点击:

我们在安装电缆桥架时,应正确安装,规范线路,体现结构简单、整齐美观、连接牢固和维修方便的特点。

1、选择的电缆桥架材质、型号、规格以及附件应符合实用要求。

2、铺设电缆桥架内外应光滑、平整、无棱刺、无扭曲变形。

3、金属膨胀螺栓应根据允许拉力和剪力进行选择,合理使用。

4、所采用的紧固件等全部零件均应进行镀锌处理。

5、电缆桥架及支架等的外表面不应有磨损、划痕。

6、如贵州电缆桥架是安装在建筑物外露天的情况,所有采用的支架、吊架均应做防腐防潮处理。

如何正确选择槽式电缆桥架

槽式电缆桥架的选择学问多,能否正确选择电缆桥架对工程质量、使用寿命至关重要。下面就请您跟随专业的电缆桥架生产厂家——廊坊日锋机械制造有限公司一起探讨槽式电缆桥架的选择要点。

选择槽式电缆桥架要考虑的首要因素是环境。如果您的安装环境有一定的腐蚀性,那么,我们建议您选用耐腐蚀性强的刚性材料,并且要注意到,贵阳桥架的表面有没有做过专业的技术处理。如果在有防火要求的环境下使用电缆桥架,就意味着您选择的电缆桥架表层一定要有耐火阻燃材料,并且一定要选用封闭式或半封闭式的材料。

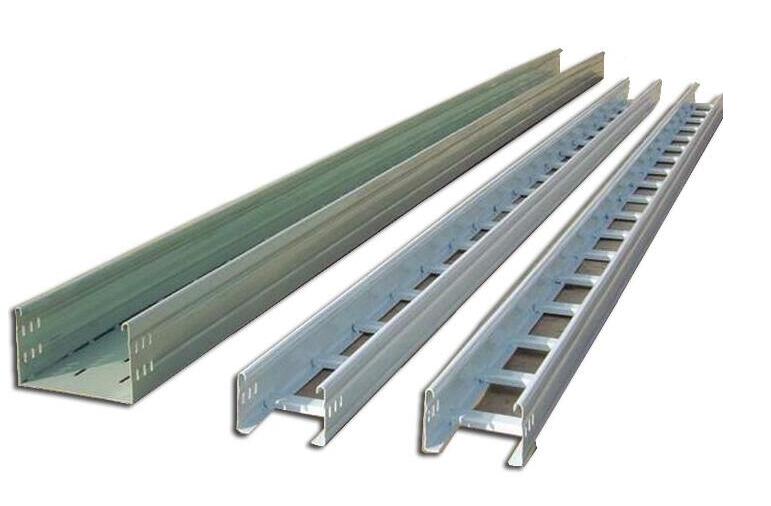

贵阳电缆桥架

再一个必须要考虑的因素就是电缆桥架的荷载,各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。也就是说,电缆桥架各组件之间的协调性、整体性一定要好,不要仅仅侧重于某一处或某一个部分。

电缆桥架的安装要求

(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组贵阳电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精准。

(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

(8)贵州桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。

(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
